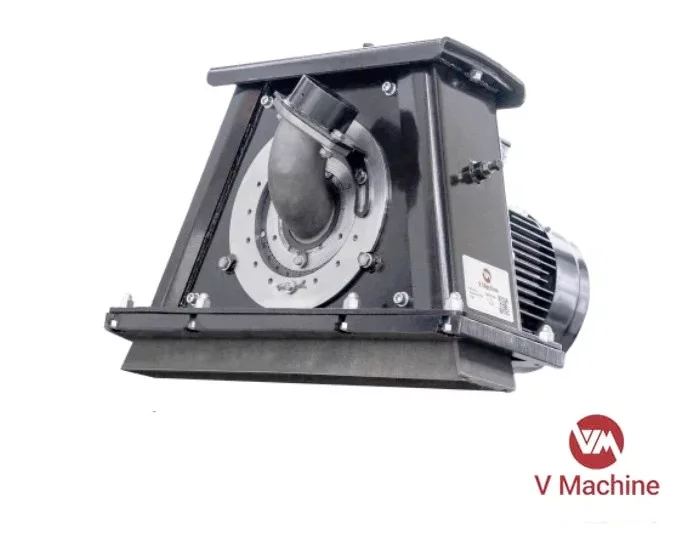

Турбина FORTE 380
Описание
Уже ставший широко известным слоган «ОТ ДРОБИНЫ ДО ТУРБИНЫ» точно отражает подход нашего предприятия, выводящего на рынок уникальную по своим характеристикам турбину V Machine FORTE 380.
Только Практический опыт, накопленный более чем за 60 лет в составе концерна WINOA и 25 лет ежедневного опыта обслуживания дробеметных установок и технического сопровождения процесса дробеобработки у заказчиков в России и СНГ, позволил:
- Глубоко исследовать все тонкости и взаимное влияние на стыке: Дробеметное оборудование - Турбина - Стальная дробь.
- Создать, премиальные продукты и сервисы, не имеющие аналогов
- Обучить сотрудников более чем 800 предприятий различных отраслей металлоперерабатывающей отрасли правильным методикам эффективной эксплуатации дробеметнрого оборудования в целом, и дробеметной турбины – в частности.
- Оптимизировать процесс дробеметной и дробеструйной очистки на заводах России, сократив расходы на процесс на 25% и более.
Уникальный многолетний опыт нашей компании и воплощение лучших на рынке конструкторских решений были воплощены в Дробеметную турбину нового поколения - FORTE 380.
Основные преимущества:
- Высокая надежность работы агрегата.
- Легкость в эксплуатации и обслуживании.
- Высокая Эффективность с аналогичным оборудованием.
КАК МЫ ПРОИЗВОДИМ ВАШИ ТУРБИНЫ:
Мы формируем полную технологическую цепочку решений для Вашего производства и гарантируем конечный результат процесса!
Завод обладает уникальным замкнутым циклом изготовления. От дроби до дробеметного оборудования, локализованного в России.
Это означает, что мы надежно контролируем весь процесс — от литейного производства до сборочно-сварочного участка.
Start Point! Новое литейное производство заработало в г. Курган
Подробнее о стадиях производства:
- Уникальное сырье и материалы подбираются и проходят входной контроль.
- Используемая технология формовки литья по газифицируемым моделям позволяет достичь 6 класса точности литья.
- Сборочный участок соответствует всем требованиям безопасности и работает по принципу потокового производства
- Турбины проходят испытания в собственном Тестовом центре.
- Транспортная упаковка обеспечивает надежную защиту изделия при перемещении на большие расстояния.
- Наличие более 1000 кв.м. складских площадей позволяет отгружать изделия точно в срок.
Документация и сервис:
- Полный комплект технической документации является неотъемлемой частью поставки.
- Сервис по монтажу и шефмонтажу позволяет произвести замену узла в кратчайшие сроки.
Область применения
Турбина - сменный узел дробеметных установок разных типов:
- проходной рольганговой установки,
- дробемета с подвесом (проходной и тупиковый),
- дробемета барабанного типа.
Сектора Промышленности, где применяется дробеметное оборудование:
- Литейные производства
- Заводы металлоконструкций
- Судостроительные предприятия
- Производство деталей и узлов для авиационной промышленности
- Транспортное машиностроение
- Сектор производства и покрытия нефтегазовых труб.
- И др.
Техническая информация
|
Основные технические характеристики |
|
|
Диаметр колеса |
380 мм |
|
Тип колеса |
Двухдисковое |
|
Ширина лопатки |
65 мм |
|
Длина лопатки |
120 мм |
|
Кол-во лопаток в турбине |
8 шт. |
|
Скорость вылета дроби теоретическая при 3000 об/мин |
81 м/с |
|
Скорость вылета дроби практическая, при 3000 об/мин |
65 м/с |
|
Направление вращения |
Двусторонняя |
|
кВт |
11 |
15 |
22 |
|
кг/мин |
160 |
216 |
317 |
Дополнительные данные
По дополнительному запросу турбина комплектуется:
- установочным фланцем, изготовленным из стали, приваривается к корпусу дробеметной камеры;
- защитой установочного фланца и корпуса турбины и рабочей камеры.
Турбина окрашена эмалью в один слой, цвет RAL 9017 транспортный черный.
Опция 1. Шефмонтаж турбины.
Опция 2. Монтаж турбины.
Запасные части:
Для предотвращения поломок и простоя дробеметного оборудования - крайне важно использовать надежные (качественные) запасные части и организовать работу по своевременной замене запасных частей, и предоставлению гарантий длительного срока эксплуатации.
Поэтому мы сосредоточились на решении задачи по отработке технологических процессов для производства качественных запасных частей, обеспечивающих технические преимущества для заказчика.
Правила эффективной работы процесса дробеметной очистки/подготовки:
- Использование качественных запасных частей, обеспечивающих корректную и бесперебойную работу оборудования.
- Своевременная замена запасных частей.
- Квалификация персонала, обслуживающего дробеметную установку.
В комплектацию дробеметной турбины входят:
- корпус;
- рабочее колесо;
- импеллер;
- распределительная камера;
- лопатки;
- питатель;
- боковая и верхняя защиты;
- крышка турбины.
Часто задаваемые вопросы:
Что предпринять, чтобы запчасти для дробеметов изнашивались равномерно?
Преимущества
Постоянное движение вперед! Ключевая идеология нашего нового направления под брендом V Machine.
Наша команда конструкторов и сервисных инженеров постоянно работает над новыми технологиями, которые позволят улучшить характеристики дробеметных турбин, их эффективность и снизить затраты на обслуживание.
Ключевые преимущества турбины FORTE 380:
1. Корпус турбины
- Дополнительная защита от износа корпуса из упрочненной марганцовистой стали X120MN12 - предел прочности более 900 MPa, в 3-5 раз выше, чем у конструкционной стали
- Большое окно для быстрой проверки и замены импеллера.
- Конструкция и абразивостойкий материал корпуса обеспечивает герметичность турбины даже при сквозном износе брони, что позволяет иcпользовать турбину FORTE в установках, работающих в режиме 24/7 с возможностью только плановых остановок.
2. Броня турбины
- Боковая и верхняя броня из износостойкого модифицированного чугуна твердостью 64 HRC.
- Сменные трапеции из упрочненной Mn-стали.
- Лабиринтные уплотнения каждой пластины при установке входят в замок друг с другом, что обеспечивает надежное уплотнение стыков.
- Конструкция бронепластин делает невозможной их неправильную установку.
3. Колесо турбины
- Двухдисковое отбалансированное колесо.
- Изготовлено из инструментальной стали и полностью закалено до твердости 64 HRC.
- Ступица колеса образует лабиринтное уплотнение с защитой двигателя.
4. Импеллер и распределительная камера
- Изготовлены из износостойкого модифицированного чугуна твердостью 64 HRC.
- В задней части импеллера имеются литые выступы, обеспечивающие установку импеллера только в правильном положении.
5. Лопатки турбины
- Вставные двусторонние лопатки изготовлены из высокохромистого чугуна твердостью 64 HRC.
- Точность веса лопаток в одном комплекте +/-1,5 г.
6. Электродвигатель привода турбины
Универсальный монтажный фланец для установки двигателей мощностью: 11, 15, 18,5 и 22 кВт
- Прямой привод, специально изготовлен для применения в дробеметных турбинах.
- Универсальный вал одного диаметра, под одно колесо.
- Подшипник, усиленный спереди.
- Оснащен встроенным тепловым реле и дополнительной защитой от осевого и радиального биения. Класс энергоэффективности IE2.
- Одинаковый присоединительный фланец.
Используемые материалы и технологии позволяют обеспечить больший срок службы и простоту обслуживания турбины.
По дополнительному запросу турбина комплектуется установочным фланцем, изготовленного из стали, который приваривается к корпусу дробеметной камеры.
Гарантийный срок составляет 24 месяца*, не распространяется на быстроизнашиваемые запасные части. При соблюдение режимов эксплуатации, обслуживания, и использования продуктом VABRASIVE и VSERVICE.
